Microphone Processor 2166+ Microphone Processor 2166+

Il Microphone Processor 2166+ e' un processore di dinamica, che include un riduttore di rumore ambientale ed un equalizzatore baxandall per modificare a piacere la vostra modulazione. Il Microphone Processor 2166+, vi consente di rendere calda e piacevole la vostra modulazione nei QSO locali, ma anche penetrante e cristallina nei DX, con la semplice regolazione di due controlli sul frontale. E' molto adatto nelle competizioni dove due o piu' operatori effettuano QSO nello stesso ambiente, in quanto elimina rumori e modulazioni degli altri operatori, grazie ad un efficientissimo Noise Gate.
Il Microphone Processor 2166+ e' in grado di commutare due microfoni su due radio, questo vi consente di effettuare cambi immediati di microfono o radio, cosi' da dare l'immediata possibilita' al vostro corrispondente di indicarvi le differenze sulla qualita' dei microfoni o delle radio utilizzate.

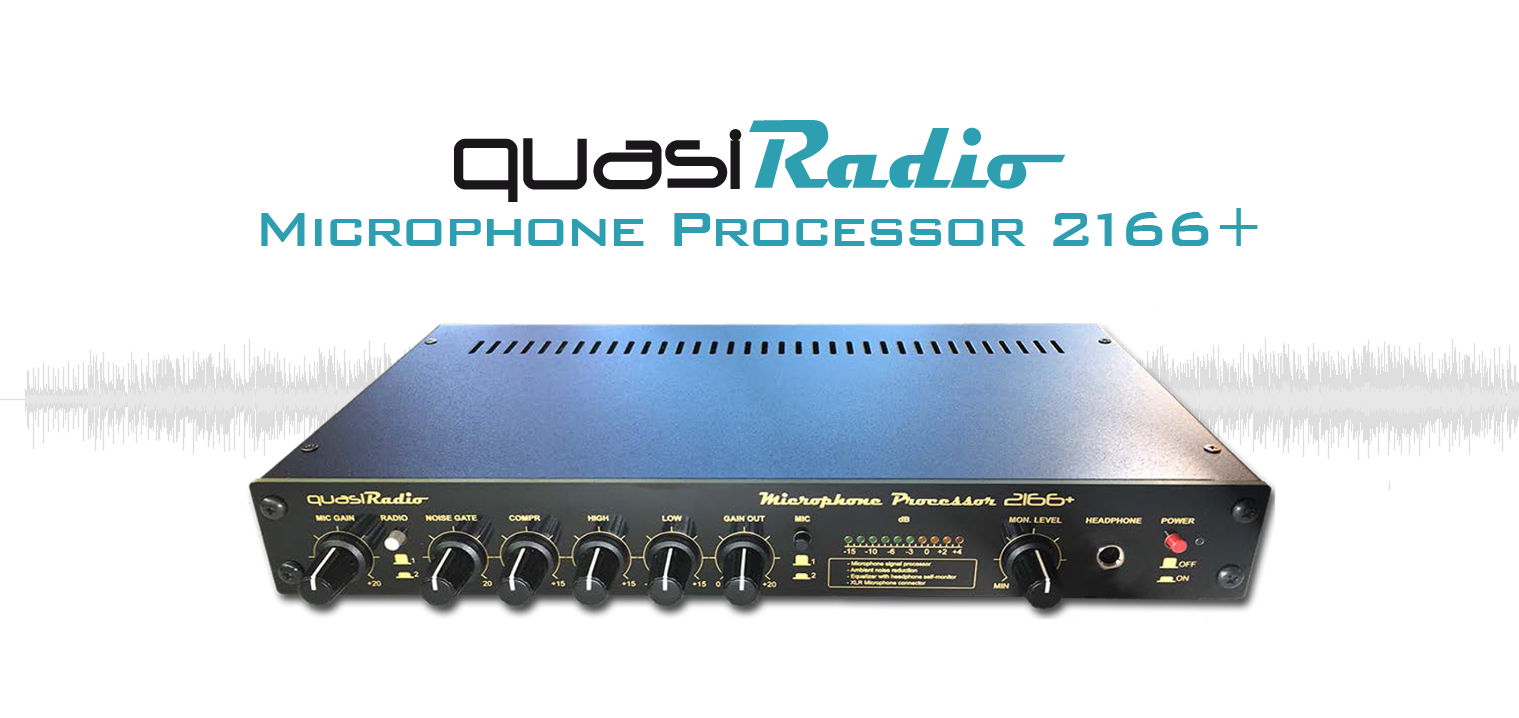

Il Microphone Processor 2166+ con un frontale nero e una serigrafia in oro, e' corredato da una barra a LED di controllo ed un contenitore di qualita' professionale, che lo rende unico anche se realizzato da voi.
Il nostro desiderio e' quello di raggiungere una qualita' ed una elevata affidabilita', utilizzando i migliori standard oggi disponibili, realizzando dei prodotti unici ma anche funzionali e piacevoli per soddisfare la vostra e la nostra passione.
Nel frontale e' presente una presa di preascolto in cuffia, molto utile per regolare la vostra modulazione.
La versione finale non avra' piu' il dado del connettore jack per la cuffia, visibile nella foto di dettaglio presente in (Alcuni Particolari) mentre è presente nel prototipo.
All'interno vi sono due jumper per abilitare o disabilitare i 5V o gli 8V della alimentazione phantom per microfoni a condensatore ai MIC1 e MIC2.
L'alimentatore non viene incluso, e' possibile alimentare il prodotto utilizzando tensioni da 10 a 14Volt DC, supporta le inversioni di polarita'.
Il circuito include dei filtri RF sull'alimentazione, ma per evitare di introdurre disturbi che possano comprometterne il funzionamento, vi consigliamo di evitare l'utilizzo di alimentatori switching, se proprio non potete evitarlo, utilizzate solo alimentatori switching di qualita'.

Il Microphone Processor 2166+, viene venduto in KIT ed e' completo di tutte le sue parti, comprende:

Microphone Processor 2166+ Microphone Processor 2166+ Microphone Processor 2166+ Microphone Processor 2166+ Microphone Processor 2166+ Microphone Processor 2166+ Microphone Processor 2166+
  • contenitore in metallo TEKO DS3470 - 176x334x43 mm , piedini neri inclusi;
  • pannello frontale con serigrafie in PCB doppia faccia dorato spessore 3mm, pannello posteriore in PCB alluminio con serigrafie bianche spessore 3mm;
  • circuito PCB interno con tutti i componenti SMD saldati a forno;
  • 8 manopole dotate di copri dado, 3 cappucci per pulsanti, 6 cavetti con connettore 2510 4 pin di collegamento al PCB;
  • connettori - 3 x coppie M/F GX 16 8Pin MIC, 1 x XLR MIC Amphenol, 1 x connettore Pin RCA isolato e dorato, 1 x connettore PWR 5,5/2,1mm DC;
  • viti per il montaggio dei pannelli e connettori.
  • istruzioni di montaggio.
Le operazioni necessarie per il montaggio del KIT, sono saldare i 6 cavetti dotati di connettore 2510 4 Pin lato PCB, ai connettori del pannello posteriore, dopo averli opportunamente attorcigliati (twistati come da istruzioni), i pin di saldatura variano a secondo la radio utilizzata cosi come per i microfoni.
Nelle istruzioni troverete alcuni esempi su come collegare alcune radio e microfoni.
Se vi trovate in difficolta', siamo a vostra completa disposizione per eventuali chiarimenti.
Dopo diverse richieste, offriamo anche il servizio di assemblaggio e cablatura. A tale proposito è necessario che ci inviate, insieme alla richiesta i modelli di radio e microfoni utilizzati, e specificate quale radio e microfono volete che sia connesso su RADIO1 e MIC1 il servizio ha un costo di 30 €.
I piedini dorati opzionali, hanno un costo di 10 €.
piedini dorati
Il costo del KIT e' di 280 €, per prenotazioni si prega di scrivere a Questo indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo..
Il costo della spedizione con codice di tracciabilita', e' calcolato in funzione delle localita' di destinazione.
Pannello posteriore opzionale, con la possibilita' di avere due connettori GX16 8PIN con uno switch di commutazione che consente di usare un microfono con il connettore standard o un microfono da studio con connettore XLR ed utilizzarlo, quest'ultimo, sia in modalita' bilanciata che sbilanciata. E' stato aggiunto uno switch (GND LIFT) per disabilitare o abilitare l'isolamento galvanico tra la massa dello chassis e la massa del circuito.
Il KIT del pannello opzionale con il connettore aggiuntivo, gli switch ed i cavetti interni, ha un costo di 25 € se acquistato al momento dell'ordine in sostituzione al pannello standard.
Microphone Processor 2166+ Vintage

THANKS
Devo congratularmi con Silvano I1WSM, per il suo contributo, senza il quale non avremmo mai potuto realizzare il Microphone Processor 2166+. Se volete ascoltare il funzionamento, I1WSM ha il prototipo e lo sta utilizzando ON-AIR. Ringrazio anche Gianni I3MRV che ha incluso l'equalizzatore Baxandall.

Alcuni particolari
Microphone Processor 2166+ Microphone Processor 2166+ Microphone Processor 2166+
Microphone Processor 2166+ Microphone Processor 2166+ Microphone Processor 2166+
Microphone Processor 2166+ Microphone Processor 2166+

270Hz3KHz
10KHz100KHz

Features:

  • Preamplifier for dynamic or condenser microphones (5v) (gain awg @ 1 KHz - 21 dB)
  • Baxandall
  • Dynamic compressor (range 1:1 to 15:1)
  • Ambient noise cancelling (min 100 uV - 40 mV max)
  • High & Bass Baxandall equalizer
  • Pre listening headphone
  • Two microphone input
  • Two radio output
  • Audio range  (+-3dB from 17 Hz to 105 KHz)
  • Input impedance accepted: from 200 Ohm to 1000 Ohm
  • Output impedence: 800 Ohm
  • Consumption: 120 mA at 12 Volt
  • Power voltage admitted: from 9V to 14V
  • Weight: 1.600 gr. - 3,6 lbs.

Connectors:

  • 1 Input Mic. GX16 8 Pin
  • 1 Input Mic. XLR
  • 2 Output Radio GX16 8 Pin
  • 1 Input PTT Pin RCA
  • 1 Output headphone JACK Stereo 6mm
  • 1 Input Power Plug 10-14V DC (unpolarized allowed)
Microphone Processor 2166+

Note:
Il prodotto non viene spedito con l'alimentatore.
Consigliamo, nonostante il Microphone Processor 2166+ includa un filtro sull'alimentazione, di non utilizzare alimentatori switching per non precludere la qualità audio, introducendo rumori. Se non potete proprio farne a meno, utilizzate degli alimentatori di qualità.
The product does not come with power supply.

Although the Microphone Processor 2166+ include a filtering circuit on power supply, we recommend that you don't use switching power supplies to avoid compromising audio quality.
Compatibilità - Compatibility:
Tutte le radio: DRAKE, ELECRAFT, ICOM, KENWOOD, YAESU, ecc.
Potreste avere la necessità di utilizzare differenti connettori per Radio o Microfoni di alcune marche.
All radios: DRAKE, ELECRAFT, ICOM, KENWOOD, YAESU, etc.
You may need to use different connectors for radios or microphones of some brands.

Tutti i marchi commerciali e i loghi appartengono ai rispettivi proprietari.
All trademarks belong to their respective owners.
